測控精度高、抗干擾性能強等優點； 精密穩定的PID負反饋控制輸出4-20mA/0-10VDC；雙層四位高亮度綠色和紅色發光數碼管，顯示分辨率：0001；儀表精度：0.2％FS ± 1位；輸入信號2.0/3.3 mV/V、4-20mA、0-10VDC、RS485等；采樣速度：50 次/ 秒；整機選用96×96×100；體積小、重量輕、耗電省、功能齊全、工作可靠、使用方便靈活；設定上下限值報警，具聲光管報警指示、繼電器觸點輸出控制外部執行機構；PID反饋輸出類型可選4-20mA或0-10VDC或0-5VDC；
PY9000
智能PID壓力控制儀表
PID壓力儀表
智能負反饋壓力控制表
PID負反饋壓力控制表
智能PID壓力表
PID壓力表
一、智能 PID 壓力控制儀表 PY9000 概述：
| 融匯了多項國際上先進的電子/單片機/電擦除/抗干擾等技術； | 測控精度高、抗干擾性能強等優點； |
| 雙層四位高亮度綠色和紅色發光數碼管，顯示分辨率：0001； | 儀表精度：0.2％FS ± 1位；采樣速度：50 次/ 秒； |
| 輸入信號2.0/3.3 mV/V、4-20mA、0-10VDC、RS485等； | 標準尺寸96×96×110 |
| 體積小、重量輕、耗電省、功能齊全、工作可靠、使用方便； | 配用我司PT500-系列變送器，作為高精度壓力測量與控制； |
| 上下限值聲光管報警+繼電器觸點輸出控制外部執行機構； | PID反饋輸出類型可選4-20mA或0-10VDC； |
| 采用人性化的操作方法，操作簡單易學； | 可完全替代國外同類型壓力變送器產品； |
二、智能 PID 壓力控制儀表 PY9000 型號規格：
| 代碼 | 型號 | ||||||||
| PY9000 | 智能PID壓力控制儀表 | ||||||||
| 代碼 | 儀表的輸入信號類型 | ||||||||
| S1 | 1～4mV/V 四線制橋路 | S4 | 0～10VDC 三線制 | ||||||
| S2 | 4～20mA 二線制 | S5 | RS485-RTU | ||||||
| S3 | 0～5VDC 三線制 | S0 | 定制 | ||||||
| 代碼 | 儀表供電電源類型 | ||||||||
| P1 | 85～265VC （交流） | P2 | 24VDC±5% (直流) | ||||||
| 代碼 | 傳感器/變送器量程范圍 | ||||||||
| 0-50MPa | 壓力量程（直接填寫） | ||||||||
| 代碼 | 儀表PID負反饋控制輸出信號 | ||||||||
| K1 | 4-20mA | K3 | 0-5VDC | ||||||
| K2 | 0-10VDC | K8 | 其它特殊要求 | ||||||
| PY9000 | S1 | P1 | 0-50MPa | K1 | |||||
三、智能 PID 壓力控制儀表 PY9000 技術參數：
| 項目 | 參數 | 項目 | 參數 |
| 顯示器 | 雙層四位高亮度綠色和紅色發光數碼管 | 采樣速度 | 50 次/ 秒 |
| 顯示分辨率 | 0001 | PID輸出控制 | 4-20mA |
| 顯示數值范圍 | -999－9999 Mpa（小數點可變） | 0-10VDC | |
| 儀表精度 | 0.2%FS±1位 | 0-5VDC | |
| 指示燈顯示 | 校準燈、OUT輸出燈、AL1，AL2報警燈 | 主報警輸出 | 繼電器輸出；可配峰值保留 |
| 輸入信號 | 1～4mV/V四線制橋路 | 輔助輸出 | 功能模塊 |
| 4～20mA 二線制電流 | 報警范圍 | -999～9999 MPa （小數點可變） | |
| 電壓型：0～5VDC、0～10VDC三線制 | 校準指示 | 顯示傳感器滿量程80％值 | |
| RS485-RTU數字通訊 | 使用溫度及濕度 | 0～55 ℃ ，≤ 80％ RH | |
| 供電電壓 | 220VAC(85～265VAC 交流) /50Hz～60Hz | 外型/開孔尺寸 | 96×96×110mm開孔92*92mm |
| 24VDC±5% (直流) | 重量 | 400克 |

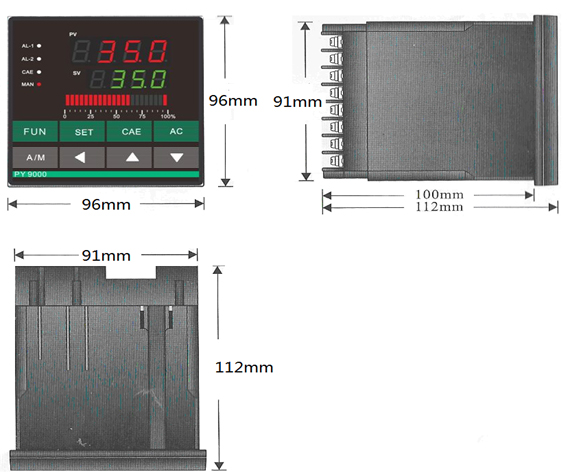

四、智能 PID 壓力控制儀表 PY9000 外形尺寸：

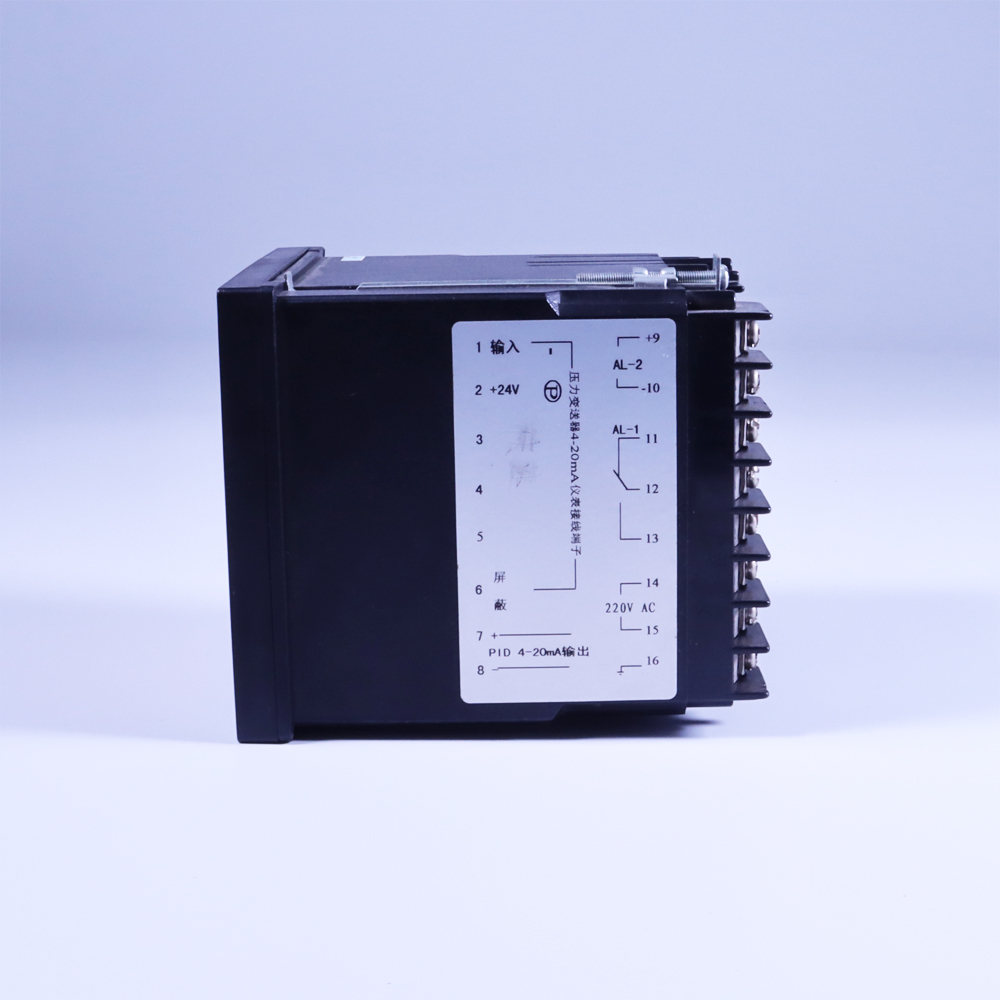

五、智能 PID 壓力控制儀表 PY9000 接線說明：
| 傳感器輸入（mV/V） | 變送器輸入（4～20mA、0～5V、0～10V） | |||||||
| 端子號 | 描述 | 端子號 | 描述 | 端子號 | 描述 | 端子號 | 描述 | |
| 1 | 信號輸入正（藍） | 9 | AL-2繼電器公共端 | 1 | 信號輸入端子 | 9 | AL-2繼電器公共端 | |
| 2 | 傳感器供電正（紅） | 10 | AL-2繼電器常開端 | 2 | 傳感器供電正（24V） | 10 | AL-2繼電器常開端 | |
| 3 | 信號輸入負（白） | 11 | AL-1繼電器常閉端 | 3 | 空 | 11 | AL-1繼電器常閉端 | |
| 4 | 傳感器供電負（黃） | 12 | AL-1繼電器公共端 | 4 | 接地 | 12 | AL-1繼電器公共端 | |
| 5 | 傳感器校準（黑） | 13 | AL-1繼電器常開端 | 5 | 空 | 13 | AL-1繼電器常開端 | |
| 6 | 屏蔽線 | 14 | 220V電源輸入端子L | 6 | 屏蔽線 | 14 | 220V電源輸入端子L | |
| 7 | PID輸出正端 | 15 | 220V電源輸入端子N | 7 | PID輸出正端 | 15 | 220V電源輸入端子N | |
| 8 | PID輸出負端 | 16 | 大地 | 8 | PID輸出負端 | 16 | 大地 | |
六、智能 PID 壓力控制儀表 PY9000 參數設置：
| 符號 | 名稱 | 設定范圍 | 說明 | 出廠設置 |
| 快速設定狀態 | ||||
| PYSV | 控制壓力值 | 1～9999 | PID控制目標壓力值 | 隨機 |
| P | 比例參數 | 0.1～99.9 | PID參數：P | 60 |
| I | 積分參數 | 0.0～99.9 | PID參數：I | 10 |
| D | 微分參數 | 0.0～99.9 | PID參數：D | 0 |
| AL1 | 報警1設置 | 0～9999 | 報警值可根據實際工藝需求進行設置 | 800 |
| AL2 | 報警2設置 | 0～9999 | 同AL-1 | 200 |
| 儀表參數設置狀態 | ||||
| OL-U | 輸出限幅上限 | 0.0～100.0% | 控制輸出最大幅度 | 80.00% |
| 手/自動狀態有效 | ||||
| OL-L | 輸出限幅下限 | 0～上限 | 控制輸出最小幅度 | 0 |
| 自動狀態有效 | ||||
| RN | 傳感器量程 | 1～9999 | 具體量程設置請按照接入信號源實際參數設置 | 1000 |
| DOT | 小數點 | 0～3 | 0000. ：無小數點 | 2位小數 |
| 000.0 ：1位小數 | ||||
| 00.00 ：2位小數 | ||||
| 0.000 ：3位小數 | ||||
| E-CL | 零點滿度標定 | 隨信號源設定 | 為確保數據正確性，執行此項操作前務必確定外部信號源為空載狀態。 | |
| LOAD | 信號加載 | 隨信號源設定 | 當外部信號加載到一定量以后，按“＜”鍵一下，進入滿度值折算項。 | |
| CNFN | 滿度值折算 | 1～9999 | 與量程值比較，折算滿度壓力對應內碼。 | |
| SEL1 | 報警1模式 | HJ | HJ為上限報警 | HJ |
| LJ | LJ為下限報警 | |||
| DLY1 | 報警1回差帶 | 0～250 | 報警回差值可根據實際需要進行設置 | 0 |
| SEL2 | 報警2模式 | HJ | 同SEL1 | HJ |
| LJ | ||||
| DLY2 | 報警2回差帶 | 0～250 | 同HC-1 | 0 |
| DU | 壓力顯示分度值 | 1、2、5 | 1：末位顯示：0～9 | 1 |
| 2：末位顯示：偶數 | ||||
| 5：末位顯示：0、5 | ||||
| FUCT | 模糊控制模式 | 0、1 | 0：快速調整模式 | 1 |
| 1：限幅調整模式 | ||||
| LCK | 參數鎖設置 | 0、1 | 0：參數鎖功能關 | 0 |
| 1：參數鎖功能開。 | ||||
| TS | 輸出調整周期 | 0.2、0.4～10 | 0.2 | |

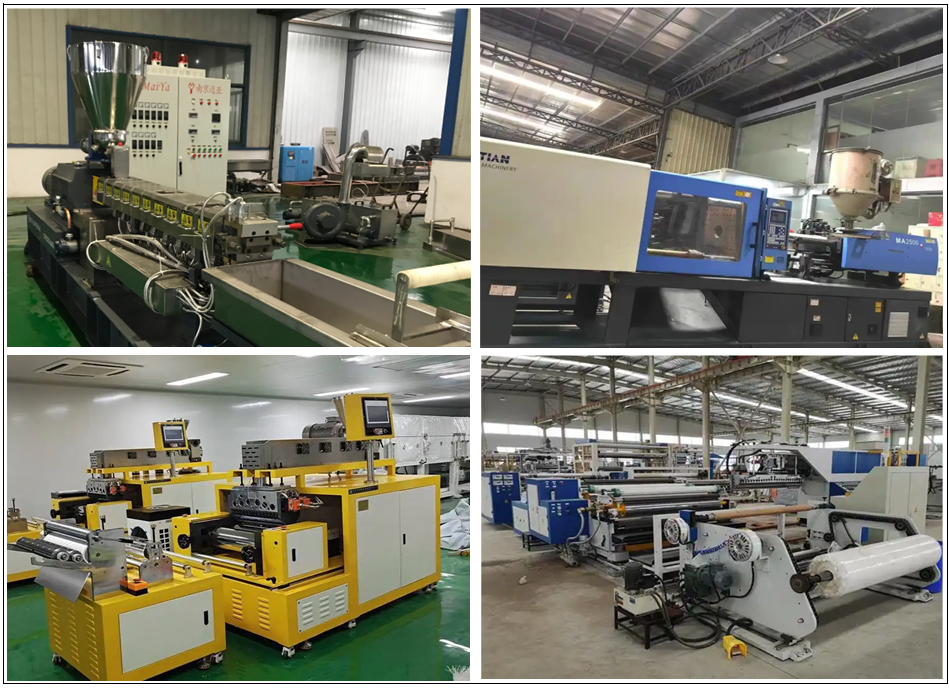

七、智能 PID 壓力控制儀表 PY9000 應用：
