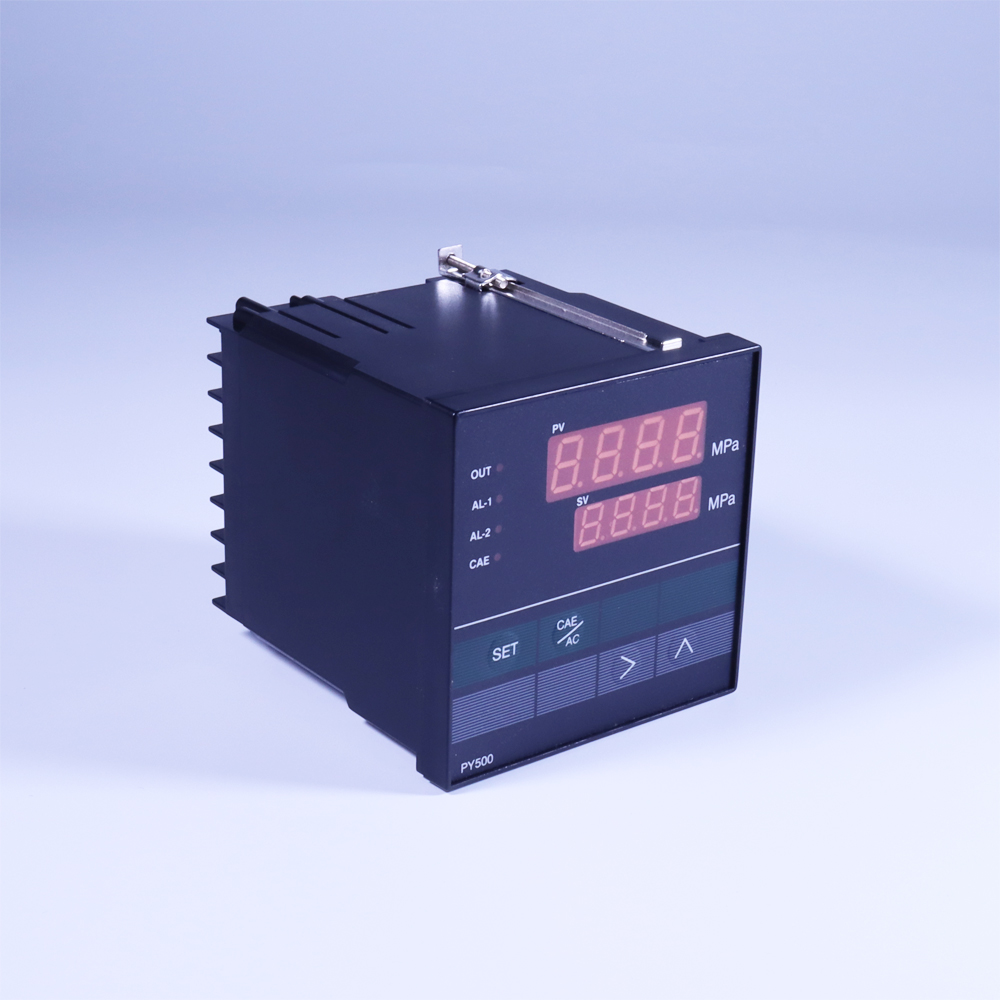

PY500_H_S 智能數顯壓力控制儀表

產品描述：

融匯了多項國際上先進的電子/單片機/電擦除/抗干擾等技術；雙層四位高亮度綠色和紅色發光數碼管，顯示分辨率：0001；輸入信號2.0/3.3 mV/V、4-20mA、0-10VDC、RS485等；體積小、重量輕、耗電省、功能齊全、工作可靠、使用方便；上下限值聲光管報警+繼電器觸點輸出控制外部執行機構；采用人性化的操作方法，操作簡單易學；測控精度高、抗干擾性能強等優點；儀表精度：0.2％FS ± 1位；采樣速度：50 次/ 秒；通用標準尺寸96×96×110/96×48×110/ 48×96×110；配用我司PT500-系列變送器，作為高精度壓力測量與控制；可選配電流/電壓/RS485輸出模塊實現二次輸出

關鍵字/別名：

PY500

PY500H

PY500S

智能壓力控制儀表

數顯壓力儀表

數顯壓力表

二次壓力控制表

二次數顯表

數字壓力表

產品資料下載：

《PY500_H_S 壓力控制儀表說明書》

產品詳情：

一、PY500、PY500H、PY500S 智能數顯壓力控制儀表概述：

融匯了多項國際上先進的電子/單片機/電擦除/抗干擾等技術；	測控精度高、抗干擾性能強等優點；
雙層四位高亮度綠色和紅色發光數碼管，顯示分辨率：0001；	儀表精度：0.2％FS ± 1位；采樣速度：50 次/ 秒；
輸入信號2.0/3.3 mV/V、4-20mA、0-10VDC、RS485等；	通用標準尺寸96×96×110/96×48×110/ 48×96×110；
體積小、重量輕、耗電省、功能齊全、工作可靠、使用方便；	配用我司PT500-系列變送器，作為高精度壓力測量與控制；
上下限值聲光管報警+繼電器觸點輸出控制外部執行機構；	可選配電流/電壓/RS485輸出模塊實現二次輸出
采用人性化的操作方法，操作簡單易學；	可完全替代國外同類型壓力變送器產品；

二、PY500、PY500H、PY500S 智能數顯壓力控制儀表型號規格：

代碼	型號	類型
PY500		尺寸：9696110（mm）

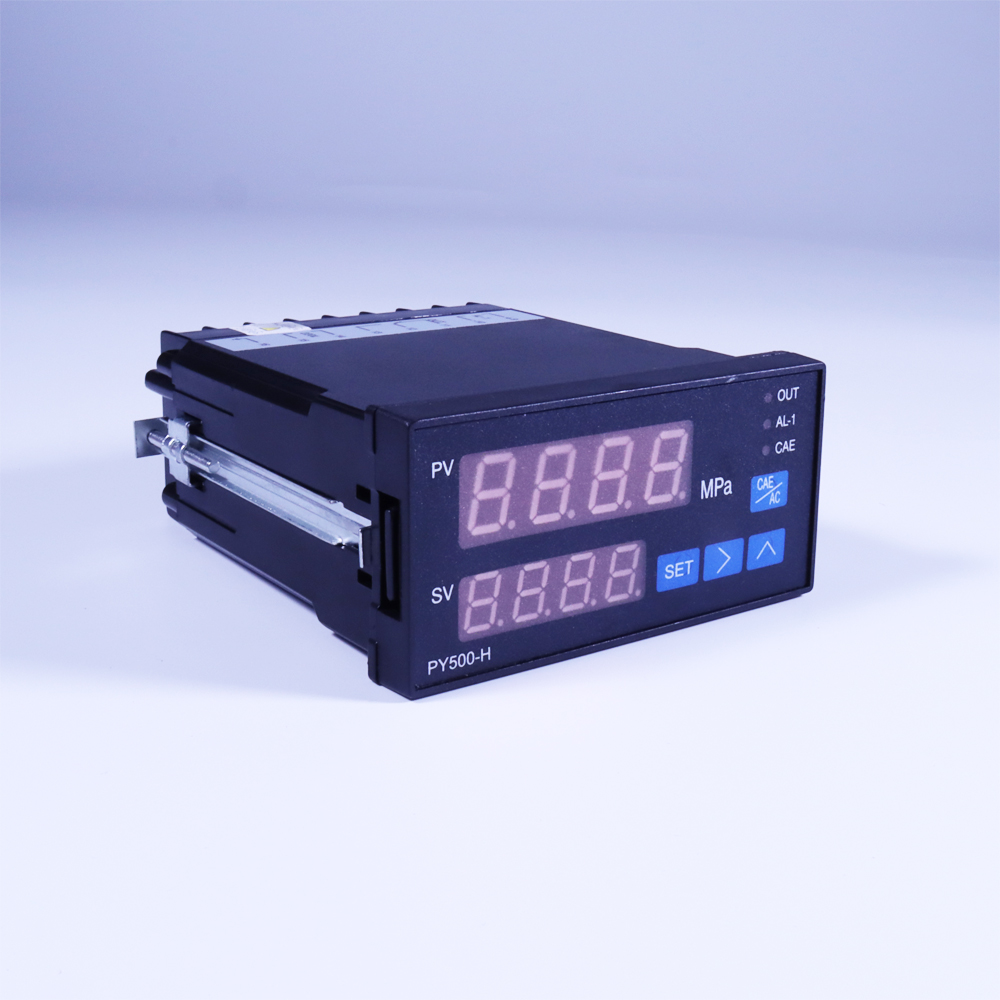

	H	尺寸：9648110（mm）

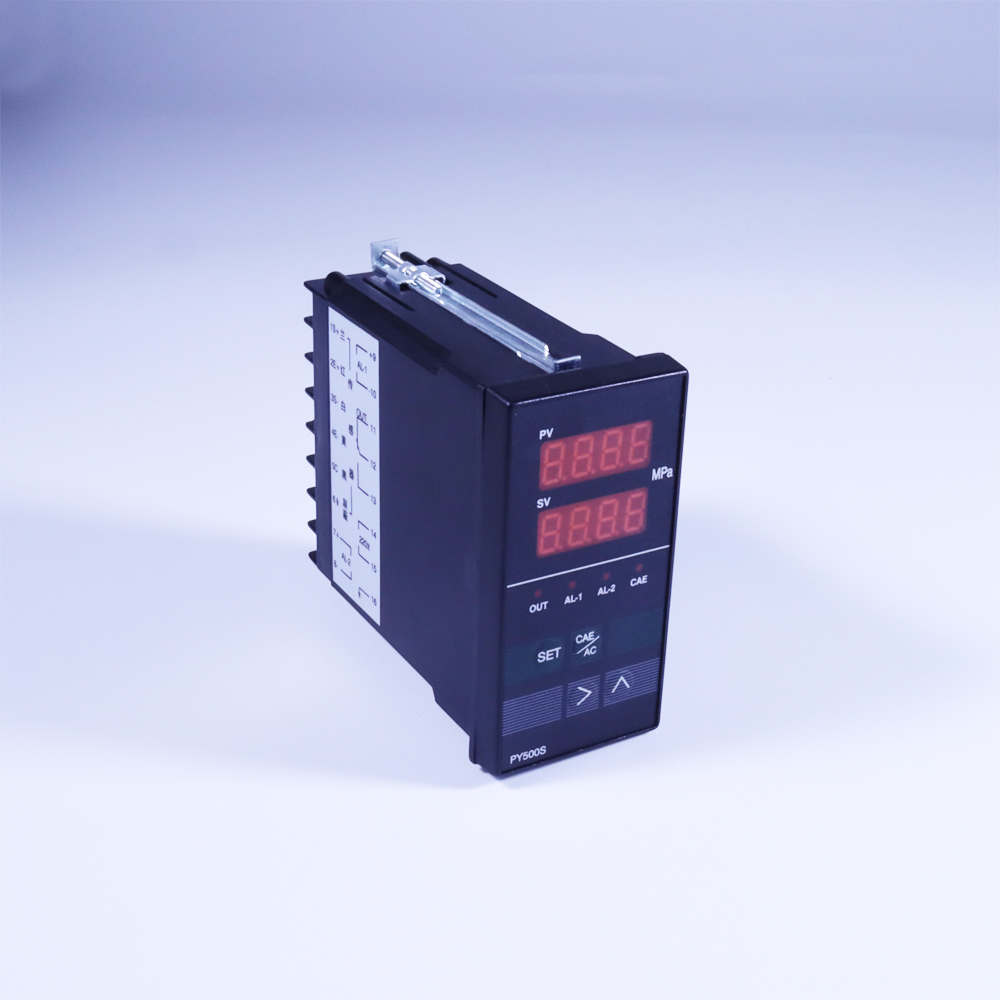

	S	尺寸：4896110（mm）
		代碼	儀表的輸入信號類型
		S1	1～4mV/V 四線制橋路			S4	0～10VDC 三線制
		S2	4～20mA 二線制			S5	RS485-RTU
		S3	0～5VDC 三線制			S0	定制
			代碼	儀表供電電源類型
			P1	85～265VC （交流）		P2	24VDC±5% (直流)
				代碼	傳感器/變送器量程范圍
				0-50MPa	壓力量程（直接填寫）
					代碼	儀表控制輸出類型
					K1	2路繼電器輸出（標配）		K5	2路繼電器輸出+0-10VDC
					K2	3路繼電器輸出		K6	2路繼電器輸出+RS485通訊
					K3	2路繼電器輸出+4-20mA		K7	2路繼電器輸出+RS232通訊
					K4	2路繼電器輸出+0-5VDC		K8	其它特殊要求
PY500	H	S1	P1	0-50MPa	K1

三、PY500、PY500H、PY500S 智能數顯壓力控制儀表技術參數：

項目	參數	項目	參數
顯示器	雙層四位高亮度綠色和紅色發光數碼管	采樣速度	50 次/ 秒
顯示分辨率	0001	輸出控制	與滿量程信號成線性的電壓或電流輸出
顯示數值范圍	-999－9999 Mpa（小數點可變）	主報警輸出	繼電器輸出；可配峰值保留
儀表精度	0.2%FS±1位	輔助輸出	功能模塊
指示燈顯示	校準燈、OUT輸出燈、AL1，AL2報警燈	報警范圍	-999～9999 MPa （小數點可變）
輸入信號	1～4mV/V四線制橋路	校準指示	顯示傳感器滿量程80％值
	4～20mA 二線制電流	使用溫度及濕度	0～55 ℃ ，≤ 80％ RH
	電壓型：0～5VDC、0～10VDC三線制	外型/開孔尺寸	96×96×110mm開孔92*92mm
	RS485-RTU數字通訊		96×48×110mm開孔92*45mm
供電電壓	220VAC(85～265VAC 交流) /50Hz～60Hz		48×96×110mm開孔45*92mm
供電電壓	24VDC±5% (直流)	重量	PY500：400克/PY500H、S：200克

四、PY500、PY500H、PY500S 智能數顯壓力控制儀表后面板接線：

1	9	1、傳感器信號正；（蘭色線）/4-20mA二線制信號	9、AL-1電壓、電流、繼電器輸出正端；
2	10	2、傳感器供橋正；（紅色線）/4-20mA二線制電源	10、AL-1電壓、電流、繼電器輸出負端；
3	11	3、傳感器信號負；（白色線）/4-20mA二線制空腳	11、12、OUT繼電器常閉端；
4	12	4、傳感器供橋負；（黃色線）/4-20mA二線制空腳	12、13、OUT繼電器常開端；
5	13	5、傳感器校準；（黑色線）/4-20mA二線制空腳	14、15、交流/直流電源輸入端；
6	14	6、儀表地；（屏蔽線）	16、大地；
7	15	7、AL-2電壓/電流/繼電器輸出正端/485通訊輸出A端；
8	16	8、AL-2電壓/電流/繼電器輸出負端/485通訊輸出B端；

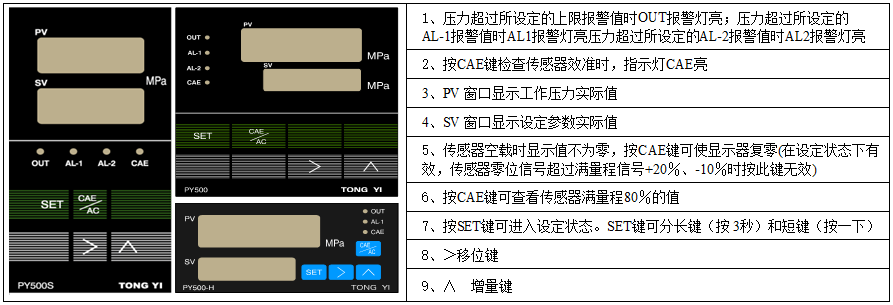

五、PY500、PY500H、PY500S 智能數顯壓力控制儀表前面板說明：

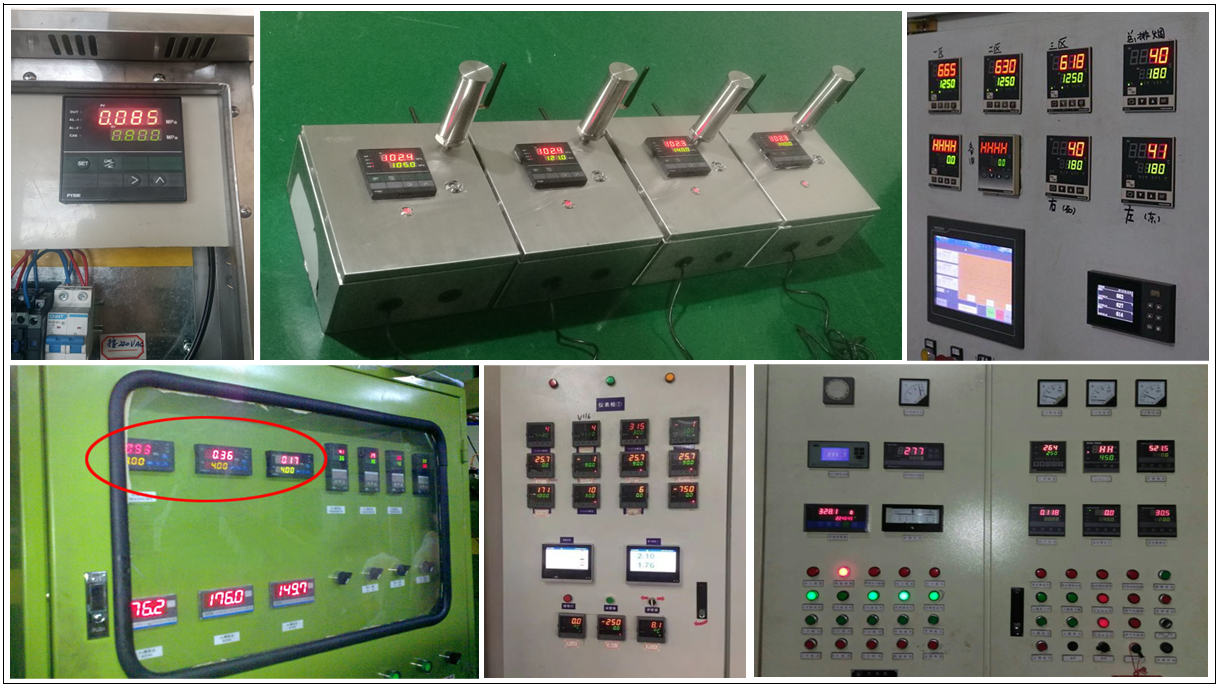

六、PY500、PY500H、PY500S 智能數顯壓力控制儀表應用：
