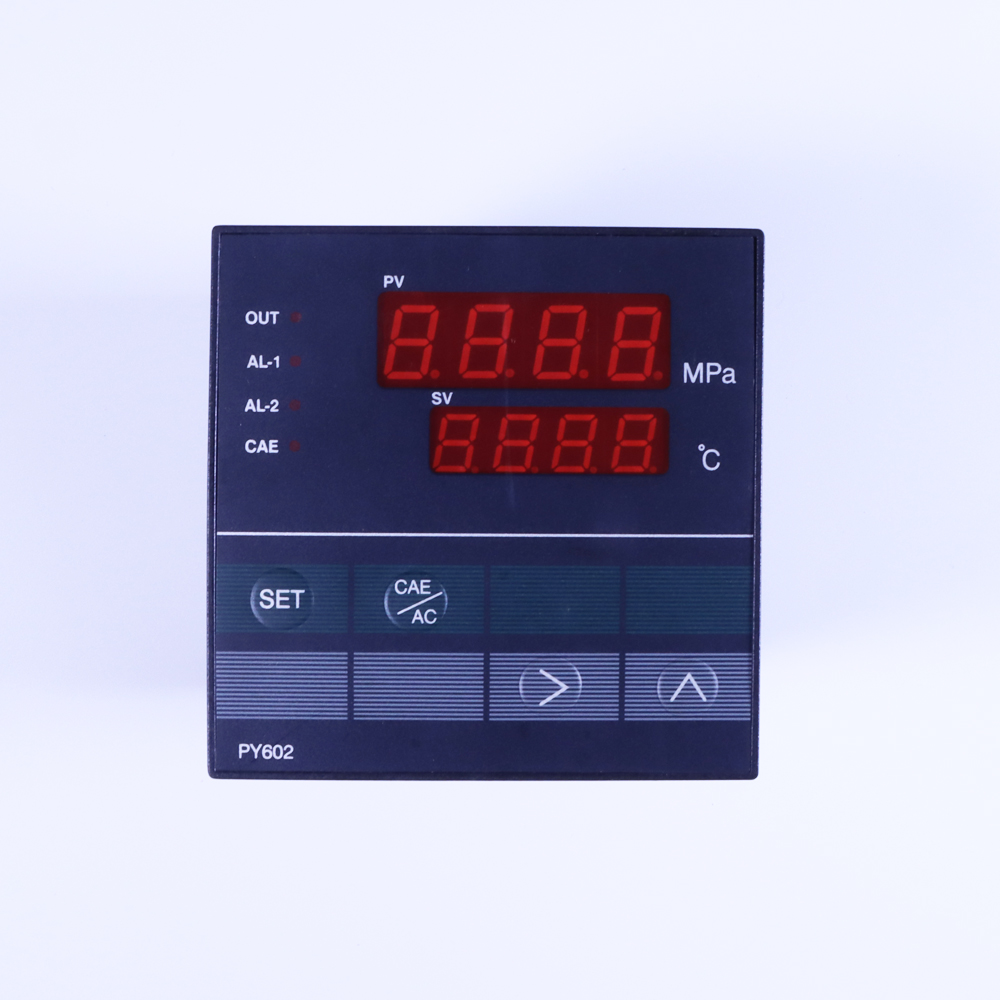

溫壓一體數顯智能儀表 PY602

產品描述：

雙層四位高亮度綠色和紅色發光數碼管，顯示分辨率：0001；儀表精度：0.2％FS ± 1位；采樣速度：50 次/ 秒；輸入信號2.0/3.3 mV/V、4-20mA、0-10VDC、RS485等；溫度輸入信號：J、K、E、PT100類型傳感器整機選用96×96×100；體積小、重量輕、耗電省、功能齊全、工作可靠、使用方便靈活；配用我公司PT500、PT124系列壓力變送器，作為高精度壓力測量與控制；上下限值報警，聲光報警指示、繼電器觸點輸出控制外部執行機構；可選配高精度的電壓、電流、繼電器、RS485-RTU輸出控制模塊；采用人性化的操作方法，操作簡單易學；可完全替代國外同類型壓力變送器產品；

關鍵字/別名：

PY602

溫壓一體儀表

溫壓一體控制器

溫壓一體數顯表

溫壓一體智能儀表

溫壓一體數字表

溫壓一體控制表

產品資料下載：

《PY602 使用說明書》

產品詳情：

一、溫壓一體數顯智能儀表 PY602概述：

融匯了多項國際上先進的電子/單片機/電擦除/抗干擾等技術；	溫度輸入信號：J、K、E、PT100類型傳感器
雙層四位高亮度綠色和紅色發光數碼管，顯示分辨率：0001；	儀表精度：0.2％FS ± 1位；采樣速度：50 次/ 秒；
輸入信號2.0/3.3 mV/V、4-20mA、0-10VDC、RS485等；	通用標準尺寸96×96×110/96×48×110/ 48×96×110；
體積小、重量輕、耗電省、功能齊全、工作可靠、使用方便；	配用我司PT500-系列變送器，作為高精度壓力測量與控制；
上下限值聲光管報警+繼電器觸點輸出控制外部執行機構；	可選配電流/電壓/RS485輸出模塊實現二次輸出
采用人性化的操作方法，操作簡單易學；	可完全替代國外同類型壓力變送器產品；

二、溫壓一體數顯智能儀表 PY602型號規格：

代碼	型號
PY602	溫壓一體數顯儀表
	代碼	儀表的輸入信號類型
	S1	1～4mV/V 四線制橋路				S4	0～10VDC 三線制
	S2	4～20mA 二線制				S5	RS485-RTU
	S3	0～5VDC 三線制				S0	定制
		代碼	溫度傳感器輸入類型
		K	K 型熱電偶			E	E 型熱電偶
		J	J 型熱電偶			PT100	PT100 鉑電阻
			代碼	儀表供電電源類型
			P1	85～265VC （交流）		P2	24VDC±5% (直流)
				代碼	傳感器/變送器量程范圍
				0-50MPa	壓力量程（直接填寫）
					代碼	儀表控制輸出類型
					K1	2路繼電器輸出（標配）		K5	2路繼電器輸出+0-10VDC
								K6	2路繼電器輸出+RS485通訊
					K3	2路繼電器輸出+4-20mA		K7	2路繼電器輸出+RS232通訊
					K4	2路繼電器輸出+0-5VDC		K8	其它特殊要求
PY602	S1	K	P1	0-50MPa	K1

三、溫壓一體數顯智能儀表 PY602技術參數：

項目	參數	項目	參數
顯示器	雙層四位高亮度綠色和紅色發光數碼管	供電電壓	220VAC(85～265VAC 交流) /50Hz～60Hz
顯示分辨率	0001	供電電壓	24VDC±5% (直流)
顯示數值范圍	-999－9999 Mpa（小數點可變）	采樣速度	50 次/ 秒
儀表精度	0.2%FS±1位	輸出控制	與滿量程信號成線性的電壓或電流輸出
指示燈顯示	校準燈、OUT輸出燈、AL1，AL2報警燈	主報警輸出	繼電器輸出；可配峰值保留
輸入信號	1～4mV/V四線制橋路	輔助輸出	功能模塊
	4～20mA 二線制電流	報警范圍	-999～9999 MPa （小數點可變）
	電壓型：0～5VDC、0～10VDC三線制	校準指示	顯示傳感器滿量程80％值
	RS485-RTU數字通訊	使用溫度及濕度	0～55 ℃ ，≤ 80％ RH
溫度傳感器	J、K、E 熱電偶類型傳感器	外型/開孔尺寸	96×96×110mm開孔92*92mm
溫度傳感器	PT100、PT1000 鉑電阻類型傳感器	重量	400克

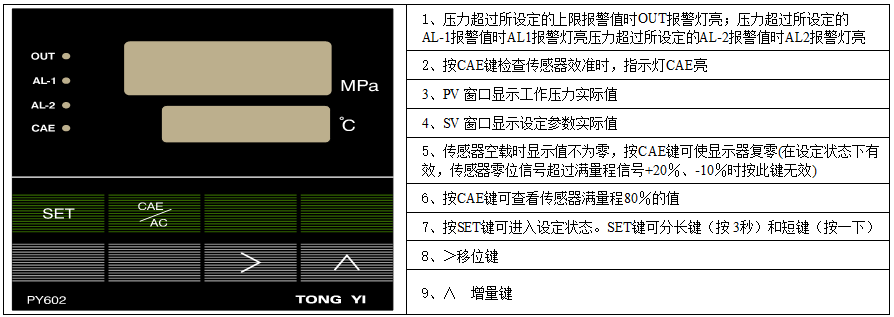

四、溫壓一體數顯智能儀表 PY602技術參數：

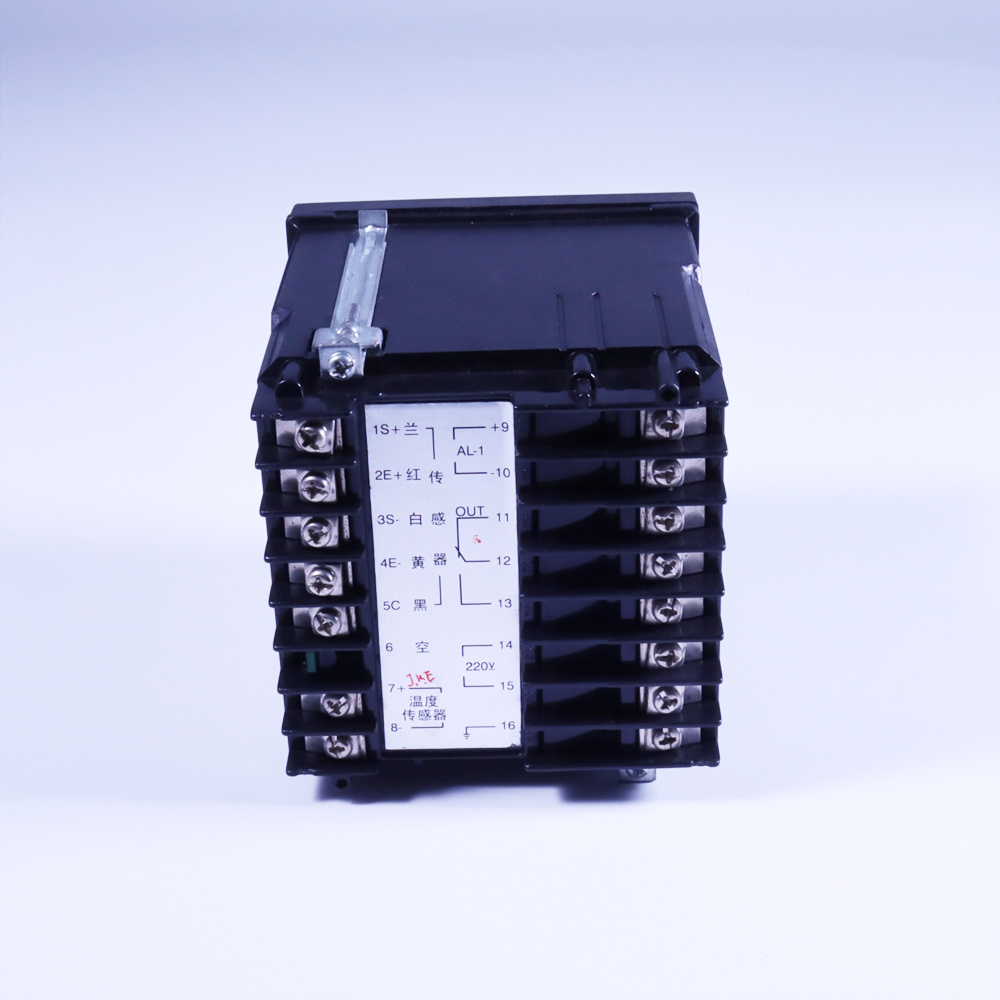

五、溫壓一體數顯智能儀表 PY602接線說明：

1	17	9	1、傳感器信號正；（蘭色線）/4-20mA二線制信號	9、AL-1電壓、電流、繼電器輸出正端；
2	18	10	2、傳感器供橋正；（紅色線）/4-20mA二線制電源	10、AL-1電壓、電流、繼電器輸出負端；
3	19	11	3、傳感器信號負；（白色線）/4-20mA二線制空腳	11、12、OUT繼電器常閉端；
4	20	12	4、傳感器供橋負；（黃色線）/4-20mA二線制空腳	12、13、OUT繼電器常開端；
5	21	13	5、傳感器校準；（黑色線）/4-20mA二線制空腳	14、15、交流/直流電源輸入端；
6	22	14	6、儀表地；（屏蔽線）	16、大地；
7	23	15	7、溫度傳感器輸入 +；
8	24	16	8、溫度傳感器輸入 -；
17、AL-2電壓、電流、繼電器輸出正端、485通訊輸出A端； 18、AL-2電壓、電流、繼電器輸出負端、485通訊輸出B端；
19、空； 20、AL-3電壓、電流、繼電器輸出正端； 21、AL-3電壓、電流、繼電器輸出負端；
22、23、AL-4 OUT繼電器常閉端； 23、24、AL-4 OUT繼電器常開端；

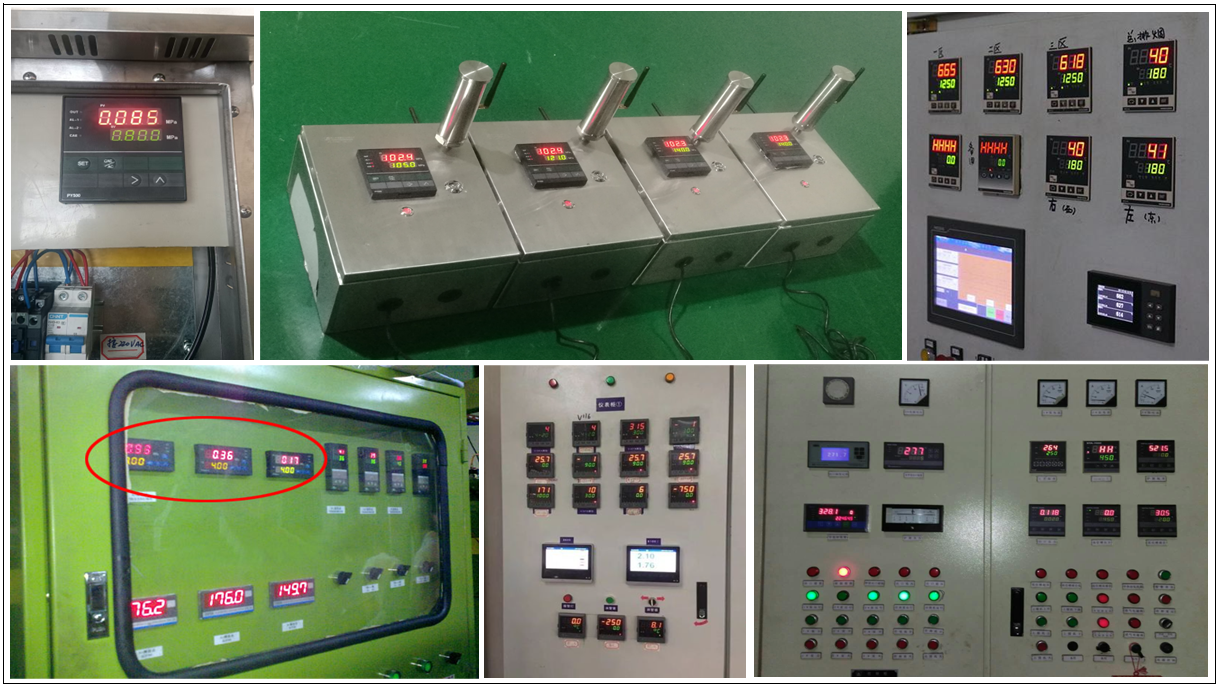

六、溫壓一體數顯智能儀表 PY602應用：
