進口PT100鉑電阻/J、K、E型熱電偶溫度芯體；高精度、穩定、數字標定調節、放大集成電路，具有零點、滿量程補償、溫度補償；輸出4-20mA/0-5V/10V/RS485-RTU及低功耗RS485可帶4位數顯表頭；插入式探溫桿，螺紋安裝，IP65防護等級DIN34650赫斯曼連接器；304/316/制定材料外殼，探桿長度/直徑/螺紋規格可制定；
PT100溫度傳感器
溫度變送器
JKE溫度變送器
熱電偶溫度傳感器
鉑電阻溫度傳感器
數顯溫度變送器
高溫溫度變送器
低溫溫度變送器
一、產品概述及特點
| 芯體 | 進口PT100鉑電阻/J、K、E型熱電偶溫度芯體；產品響應快速，反應靈敏，精度高； |
| 高精度、穩定、數字標定調節、放大集成電路，具有零點、滿量程補償、溫度補償； | |
| 信號處理 通訊方式 | 24位ADC采樣處理芯片；DSP數字信號調理算法；多點性線溫度校準；電壓電流過載保護； |
| 標準工業信號輸出：4-20mA(二線制)；0-5-10VDC（三線制） | |
| 數字通訊信號輸出：RS485-RTU、超低功耗RS485-RTU；支持波特率：1200~57600bps，支持用戶二次校準、清零、反清零、恢復出廠等操作； | |
| 503S帶4位數顯表頭，輸出4-20mA； | |
| 結構 | 插入式探溫桿，螺紋安裝，IP65防護等級DIN34650赫斯曼連接器； |
| 304/316/制定材料外殼，探桿長度/直徑/螺紋規格可制定； | |
| 可替代國外同類型高壓產品。 | |
| 應用 | 工業自動化過程控制中的溫度測量； |
| 溫油、水溫、氣溫的測量與控制； | |
| 石油化工、電力系統、供氣供暖等領域的應用 |
二、產品型號
| 代碼 | 芯片類型 | 類型 | |||||||||
| PT | 100 | PT100鉑電阻溫度芯片 | |||||||||
| J | J型熱電偶溫度芯片 | ||||||||||
| K | K型熱電偶溫度芯片 | ||||||||||
| E | E型熱電偶溫度芯片 | ||||||||||
| 代碼 | 結構類型 | ||||||||||
| 503 | 柱裝小巧型結構，DIN34650赫斯曼連接器 | ||||||||||
| 503S | 帶數顯表頭，柱裝小巧型結構，DIN34650赫斯曼連接器，適用于PT100芯片，4-20mA輸出 | ||||||||||
| 代碼 | 量程（按實際訂購量程填寫） | ||||||||||
| （0-100℃） | 溫度量程：-40～0～100～1000℃（根據測溫工況確定溫度范圍） | ||||||||||
| 代碼 | 輸出信號類型 | ||||||||||
| OA | 4-20mA（二線制） | OK | RS485-RTU（四線制）/供電5VDC | ||||||||
| OC | 0-5VDC（三線制） | OL | 低功耗RS485-RTU（四線制）/供電3.3-5VDC | ||||||||
| OD | 0-10VDC（三線制） | ON | CANopen2.0（四線制）/供電9-30VDC | ||||||||
| OE | 0.5-4.5VDC（三線制） | OO | 定制 | ||||||||
| 代碼 | 綜合精度 | ||||||||||
| C3變送器 | ±0.5%FS | A級-PT100 | ±(0.15 + 0.002 * |t|)℃ | I級-熱電偶 | ±1.5℃ | ||||||
| C4變送器 | ±1%FS | B級-PT100 | ±(0.30 + 0.005 * |t|)℃ | II級-熱電偶 | ±2.5℃ | ||||||
| 代碼 | 過程連接（螺紋規格） | ||||||||||
| G01 | M20*1.5 | G05 | G1/4 | G09 | G3/8 | ||||||
| G02 | G1/2 | G06 | ZG1/4 | G10 | G1/8 | ||||||
| G03 | ZG1/2 | G07 | 1/4NPT-18 | G11 | M12*1.25 | ||||||
| G04 | 1/2NPT-14 | G08 | R1/4 | G00 | 定制 | ||||||
| 代碼 | 配套電纜線長度 | ||||||||||
| 3m | 標準3米，按實際訂購要求填寫 | ||||||||||
| 代碼 | 探溫桿尺寸 | ||||||||||
| Φ12*100 | 直徑*長度 | ||||||||||
| PT | 100 | 503 | （0-100℃） | OA | C3 | G01 | 3m | Φ12*100 | |||
三、產品參數
| 項目 | 參數 | 項目 | 參數 |
| 測量介質 | 水/油/氣等與過程連接兼容介質 | 供電電壓 | 變送器：24VDC(9～30VDC)，傳感器：無源 |
| 芯片類型 | PT100、PT1000鉑電阻、J、K、E、T等 | 現場顯示表 | LED 數碼管 |
| 溫度量程 | PT100：-50～0～+500℃ | 絕緣阻抗 | ≥1000 MΩ/100VDC |
| J、K、E：-40～0～+1000℃ | 負載阻抗 | 電流輸出: ≤800Ω；電壓輸出: ≥50KΩ | |
| 綜合精度 | 變送器輸出類型：±0.5%FS；±1%FS； | 環境溫度 | -30～+70℃ |
| PT100類傳感器輸出：A級±(0.15 + 0.002 * |t|)℃ | 壽 命 | 100萬次 | |
| PT100類傳感器輸出：B級±(0.30 + 0.005 * |t|)℃ | 響應時間 | ≤2S | |
| J、K、E類傳感器輸出：I級±1.5℃ | 耐壓 | ≤5MPa（可定制） | |
| J、K、E類傳感器輸出：II級±2.5℃ | 探溫桿尺寸 | 直徑：1.5～30mm（定制）；長度：0～5米（按需） | |
| 輸出信號 | 4～20mA(二線制)；0-4.5/5/10VDC（503型號） | 過程連接 | M20X1.5；G1/2；G1/4；1/4NPT；M12…… |
| RS485-RTU；低功耗RS485（503型號） | 電氣連接 | DIN34650赫斯曼連接器 | |
| 4～20mA+LED顯示表頭（503S型號） | 防護等級 | IP65 | |
| PT100及J、K、E分度表電阻或mV信號（503型號） | 配套電纜 | 2～4芯屏蔽電纜，標準：無配套 |

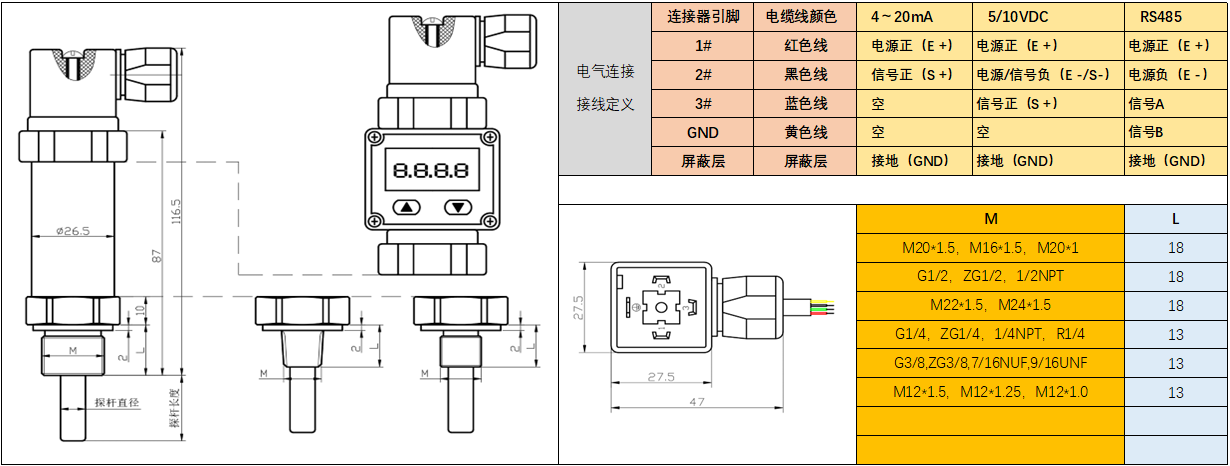

四、產品結構
五、產品信號輸出

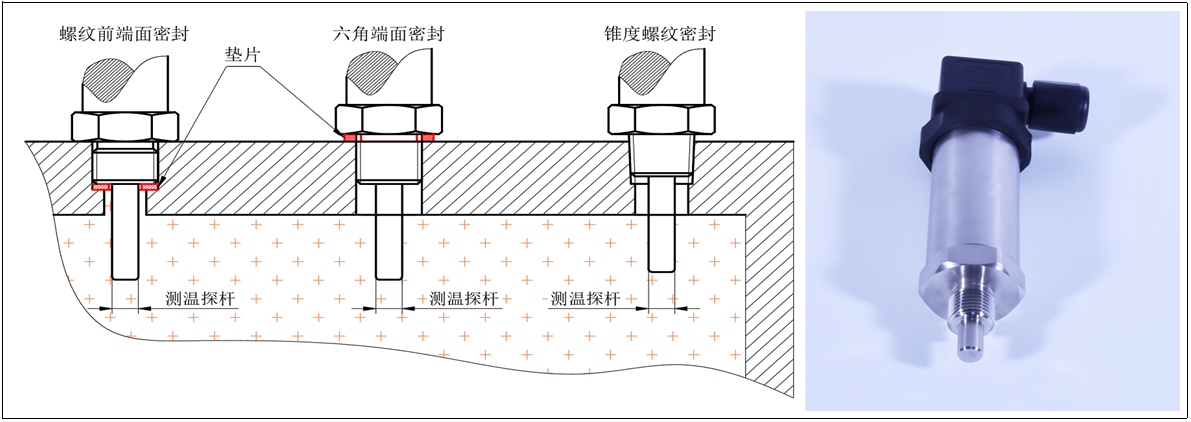

六、安裝與密封

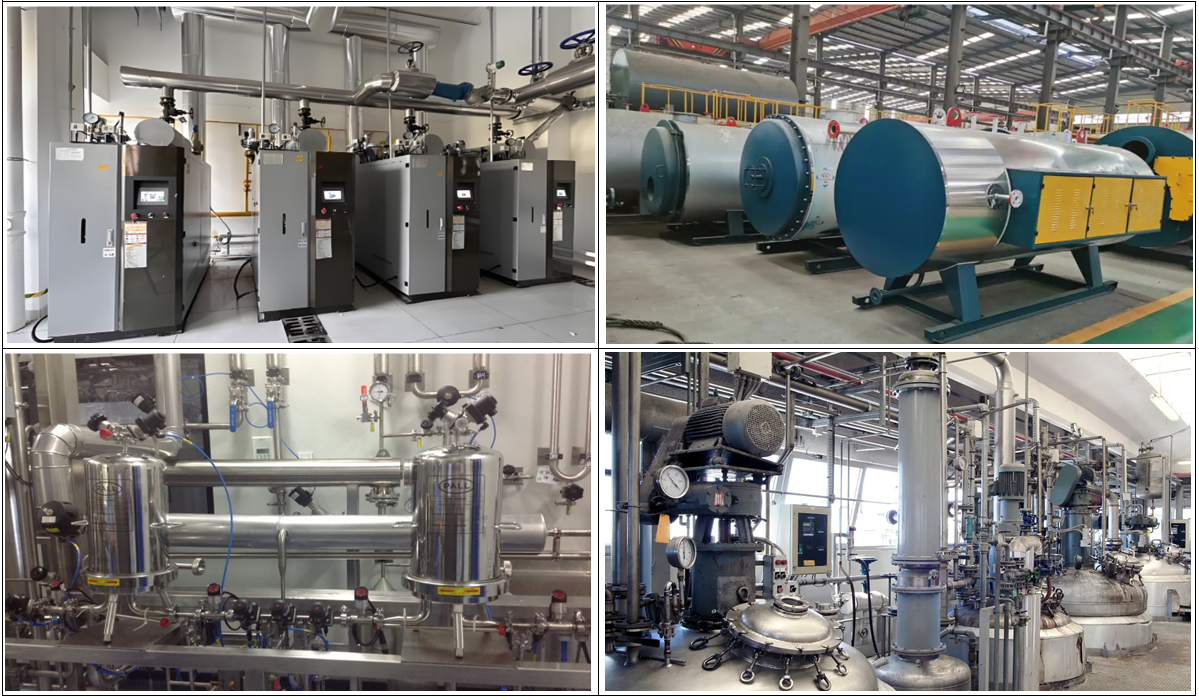

七、產品應用
