防腐蝕壓力變送器PT500-704/S/T/TS/TC

產品描述：

防腐蝕壓力變送器采用進口陶瓷壓力芯片；具有零點、滿量程補償、溫度補償；主體介質材料為耐腐蝕進口或國產聚四氟乙烯(鐵氟龍)；工業標準模擬量4-20mA輸出或0-5V/10V/4.5V輸出；RS485-RTU、低功能RS485、CANopen2.0數據通訊輸出；-S型號配套4位LED現場顯示表頭；工業型2088榔頭殼體，TS/TC配LED /LCD 4位現場數顯表頭；抗沖擊、耐疲勞、可靠性高、防爆隔爆。

關鍵字/別名：

防腐蝕壓力變送器

耐腐蝕壓力變送器

耐腐蝕壓力傳感器

污水壓力變送器

氯氣壓力變送器

廢氣壓力變送器

海水壓力變送器

產品資料下載：

《PT500-704/S/T/TS/TC說明書》

《PT500-704S表頭操作手冊》

產品詳情：

一、防腐蝕壓力變送器 PT500-704/S/T/TS/TC概述

芯體	采用進口高精度陶瓷壓力芯片,靈敏度高，輸出大，具有零點、滿量程補償、溫度補償；
芯體	主體介質材料為耐腐蝕進口或國產聚四氟乙烯(鐵氟龍)；
信號處理通訊方式	24位ADC采樣處理芯片；DSP數字信號調理算法；多點性線溫度校準；電壓電流過載保護；
	標準工業信號輸出：4-20mA(二線制)；0-4.5-5-10VDC（三線制）
	數字通訊輸出：RS485-RTU、超低功耗RS485-RTU；支持波特率：1200~57600bps，支持用戶二次校準、清零、反清零、恢復出廠等操作；
	CANopen輸出內置完整的 CANopen 協議棧，符合 DS301、DS404 規范，支持 LSS 服務，支持 BootLoader 在線升級；
結構	704、704S結構小巧，標準過程M20*1.5、G1/2連接
結構	704T、704TS、704TC工業型2088榔頭殼體，配LED /LCD 4位現場數顯表頭；
應用	污水、海水、鹽水的壓力/液位測量與監控
	PH值3-11的壓力/液位測量與監控
	化工、氯氣等腐蝕性液體、氣體的壓力/液位測量與監控

二、防腐蝕壓力變送器 PT500-704/S/T/TS/TC型號規格

代碼	型號	類型
PT500	704	防腐蝕壓力變送器：柱形結構
	704S	防腐蝕壓力變送器：柱形結構+LED數顯表頭
	704T	防腐蝕壓力變送器：2088殼體
	704TS	防腐蝕壓力變送器：2088殼體+LED數顯表頭
	704TC	防腐蝕壓力變送器：2088殼體+LCD數顯表頭
		代碼	量程（按實際訂購量程填寫）
		（0-1MPa）	壓力量程：0～0.6～5MPa; -0.1～0～0.6～5MPa;-100KPa～10KPa～100KPa;±10KPa～±100KPa
			代碼	輸出信號類型
			OA	4-20mA（二線制）		OK	RS485-RTU（四線制）/供電5VDC
			OC	0-5VDC（三線制）		OL	低功耗RS485-RTU（四線制）/供電3.3-5VDC
			OD	0-10VDC（三線制）		ON	CANopen2.0（四線制）/供電9-30VDC
			OE	0.5-4.5VDC（三線制）		OO	定制
				代碼	綜合精度
				C3	±0.5%FS（@25℃）
				C4	±1%FS（@25℃）
					代碼	過程連接（螺紋規格）
					G01	M20*1.5	G02	G1/2	G00	定制
						代碼	配套電纜線長度
						3M	標準3米，按實際訂購要求填寫
							代碼	特殊參數規格
							000	用戶定制（無要求時省略）
PT500	704	（0-1MPa）	OA	C3	G01	3M

三、防腐蝕壓力變送器 PT500-704/S/T/TS/TC技術參數

項目	參數	項目	參數
測量介質	腐蝕性液體/氣體（與過程連接兼容）	現場顯示表	704S/704TS：LED 數碼管；704TC：液晶顯示
壓力形式	表壓/絕壓	絕緣阻抗	≥1000 MΩ/100VDC
壓力量程	-0.1～0～0.6～5MPa	負載阻抗	電流輸出: ≤800Ω；電壓輸出: ≥50KΩ
	0～10KPa～100KPa～600KPa；	介質溫度	-20～+80℃
	±10KPa～±100KPa；	環境溫度	-30～+70℃
綜合精度	±0.5%FS；±1%FS；	壽命	100萬次
非線性	≤0.5%FS	響應時間	≤5mS
重復性	≤0.25%FS	過載壓力	150%FS
輸出信號	4～20mA(二線制)；0-4.5/5/10VDC	破壞壓力	3倍量程(＞5MPa)
	RS485-RTU；低功耗RS485	過程連接	M20X1.5；G1/2；
	RS485+4～20mA雙輸出	電氣連接	直接引線/2088殼體M20*1.5標準電氣連接器；
	Can2.0B（支持CANopen、J1939 協議）	防護等級	IP68
供電電壓	24VDC(9～30VDC)，5VDC（輸出0.5-4.5V）	配套電纜	2～4芯屏蔽電纜，標準：3米

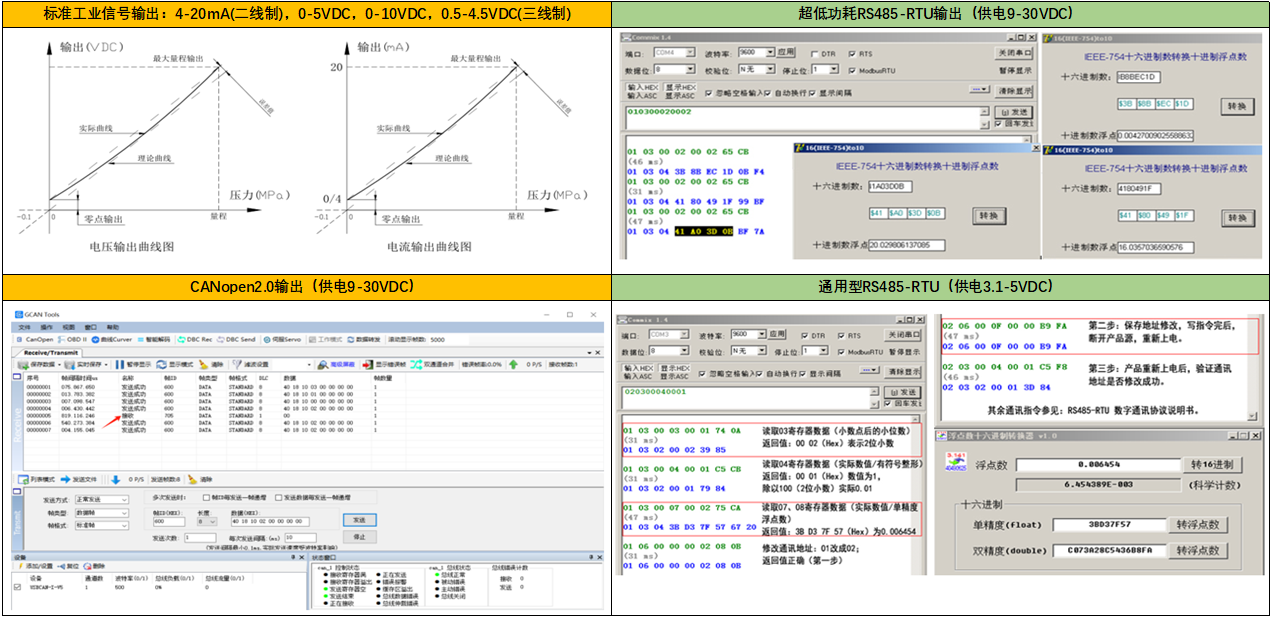

四、防腐蝕壓力變送器 PT500-704/S/T/TS/TC信號輸出與采集

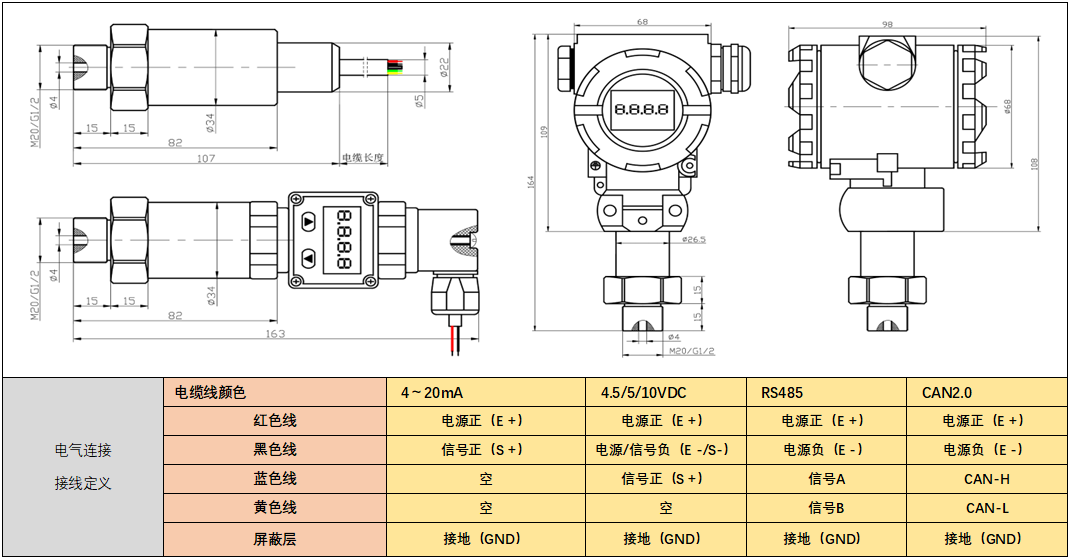

五、防腐蝕壓力變送器 PT500-704/S/T/TS/TC結構尺寸

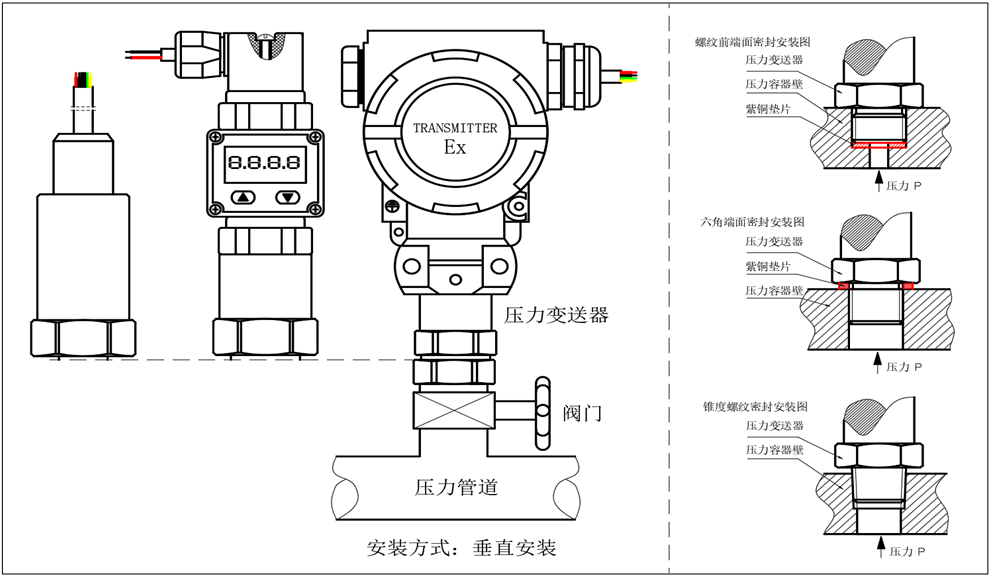

六、防腐蝕壓力變送器 PT500-704/S/T/TS/TC安裝方式

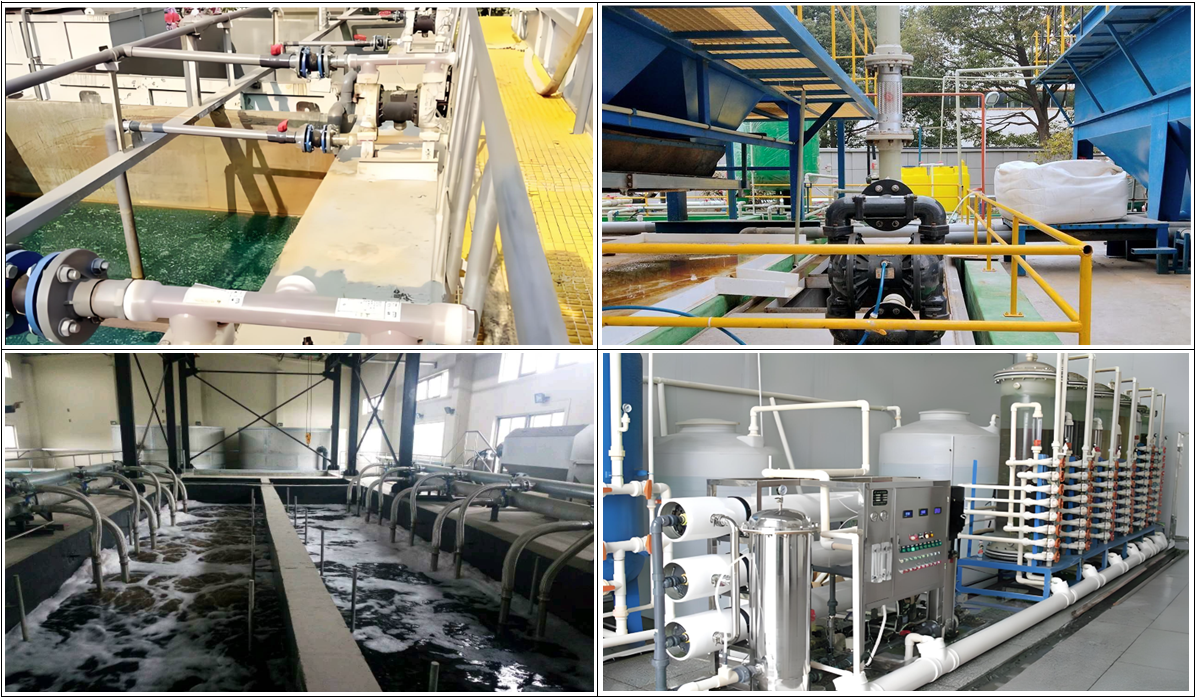

七、防腐蝕壓力變送器 PT500-704/S/T/TS/TC應用
